Bản vẽ cửa lùa là gì?

Bản vẽ cửa lùa là tài liệu thiết kế kỹ thuật được thể hiện dưới dạng CAD hoặc bản vẽ tay, cung cấp hướng dẫn chi tiết để sản xuất và lắp đặt hệ cửa trượt. Nó gồm các mặt cắt đứng, ngang, mặt bằng và sơ đồ phụ kiện như ray trượt, bánh xe, khung bao. Đặc điểm nổi bật là thể hiện kích thước thông thủy, tức khoảng mở thực tế của cửa và ghi chú kỹ thuật như vị trí vật liệu, hệ nhôm dùng, khe hở kỹ thuật…

Vai trò quan trọng của bản vẽ là:

• Giúp kỹ sư kiến trúc tính toán chuẩn xác vị trí ô chờ, điều kiện kết cấu, và bố trí vật liệu.

• Hỗ trợ thợ thi công gia công chính xác các chi tiết profile và đảm bảo lắp đặt đúng tỉ lệ.

• Giúp chủ đầu tư kiểm soát chất lượng, tránh nhầm lẫn trong lựa chọn mẫu mã, hệ nhôm, tỷ lệ mở cửa phù hợp với nhu cầu thiết kế.

Nội dung cần có trong bản vẽ

Để đảm bảo bản vẽ của hệ cửa lùa đầy đủ và sử dụng thực tế hiệu quả, cần bao gồm các mục sau:

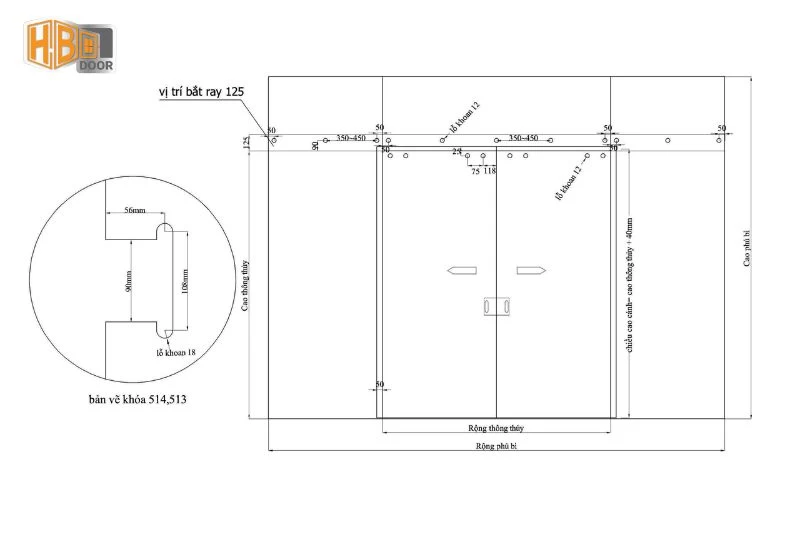

Thông số kích thước chi tiết

Bản vẽ phải thể hiện đầy đủ:

• Kích thước thông thủy (rộng × cao) để xác định mức khoảng hở lắp đặt.

• Chiều dày profile khung và cánh.

• Kích thước rãnh ray trên/dưới.

• Tỷ lệ thể hiện (1:20, 1:10) rõ ràng trên bản vẽ.

Thông tin này giúp đảm bảo không gian lắp đặt và dễ tư vấn kích thước theo phong thủy và kỹ thuật.

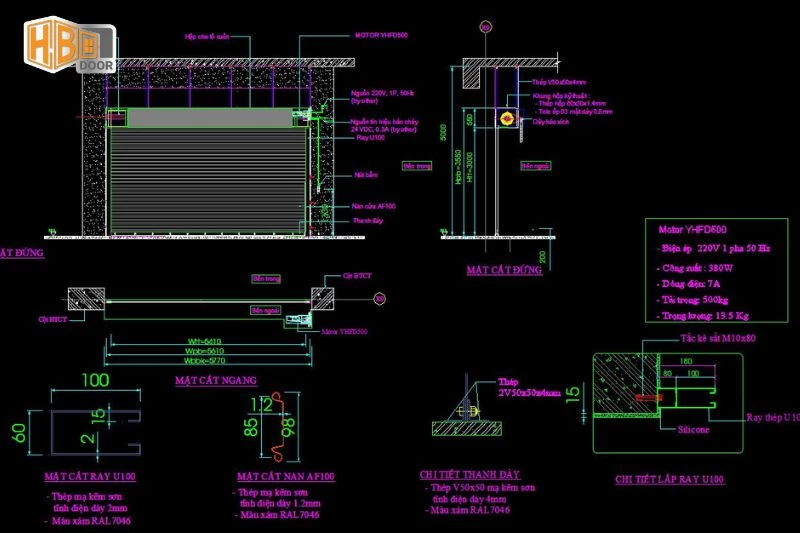

Mặt cắt kết cấu

Phản ánh mặt cắt đứng & ngang của khung cửa lùa, thể hiện rõ vị trí khoan/ốc vít, gioăng, keo silicone, phụ kiện như bánh xe và khóa. Bản vẽ mặt cắt cũng đóng vai trò quan trọng trong việc tính toán chi phí vật liệu profile và số lượng thanh nhôm cần dùng.

Cấu hình vận hành

Ký hiệu rõ kiểu mở trượt đơn hoặc kép, số lượng cánh, chiều di chuyển (trái - phải) và vị trí cánh cố định nếu có. Phân biệt các loại cửa như cửa đi, cửa sổ hoặc cửa xếp trượt để việc lắp đặt đúng kỹ thuật.

Vật liệu và phụ kiện

Ghi rõ hệ nhôm sử dụng (55, 63, 93…), loại kính (cường lực, kính hộp...), phụ kiện đi kèm (ray, bánh xe, khóa, gioăng). Ví dụ, bản vẽ CAD hệ nhôm Xingfa thể hiện mặt cắt khung, ray treo, bánh xe đồng bộ và khóa chuyên dụng.

Ghi chú kỹ thuật thi công

Bổ sung thông tin về dung sai lắp đặt (20 đến 40mm trên kích thước thông thủy), chỗ đế bắt vít, lớp sơn hoàn thiện, hướng dẫn chống thấm, tiêu chuẩn lắp ray, điều mà nhiều bản vẽ thiếu, dẫn đến sai sót khi thi công thực tế.

Bản vẽ cửa lùa là tài liệu kỹ thuật thiết yếu để đảm bảo khả năng vận hành, chịu lực và thẩm mỹ. Nội dung đầy đủ gồm các yếu tố: thông số kích thước, mặt cắt kết cấu, hướng mở, vật liệu phụ kiện, và ghi chú thi công.

Các dạng bản vẽ cửa lùa phổ biến

Việc phân loại rõ ràng các bản vẽ giúp kiến trúc sư, kỹ sư và chủ đầu tư dễ dàng chọn đúng giải pháp phù hợp cho từng hạng mục công trình. Dưới đây là những loại bản vẽ cửa lùa phổ biến hiện nay, được sử dụng rộng rãi trong thực tế thiết kế dân dụng và công nghiệp.

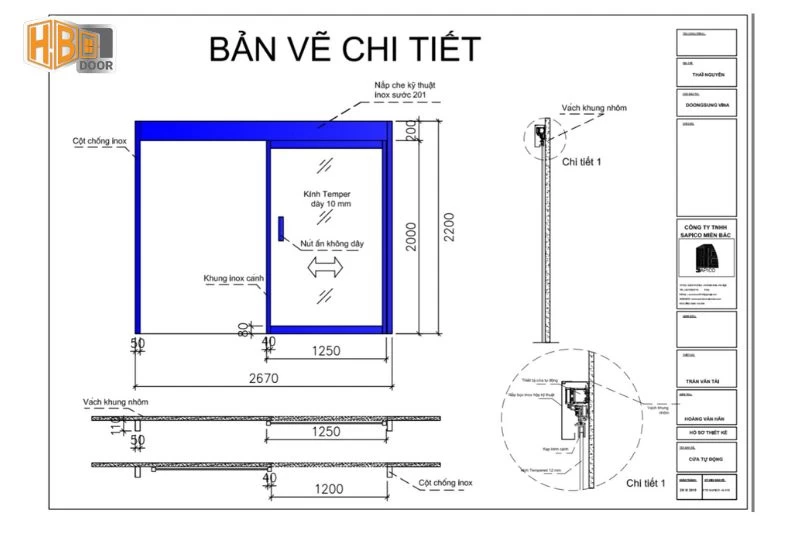

Bản vẽ cửa lùa tiêu chuẩn

Đây là dạng bản vẽ phổ biến nhất, áp dụng cho các công trình nhà ở dân dụng, căn hộ hoặc văn phòng nhỏ. Cấu trúc thể hiện rõ hai hoặc bốn cánh trượt song song trên hệ ray nhôm, đi kèm mặt cắt chi tiết của bánh xe, gioăng, tay nắm và hệ thống khóa.

Dạng bản vẽ này thường sử dụng kí hiệu cửa lùa trong bản vẽ kỹ thuật dưới dạng ký hiệu hình học đơn giản, giúp kỹ sư nhận biết dễ dàng từng hướng mở, cách thức hoạt động và vùng chiếm không gian khi đóng và mở.

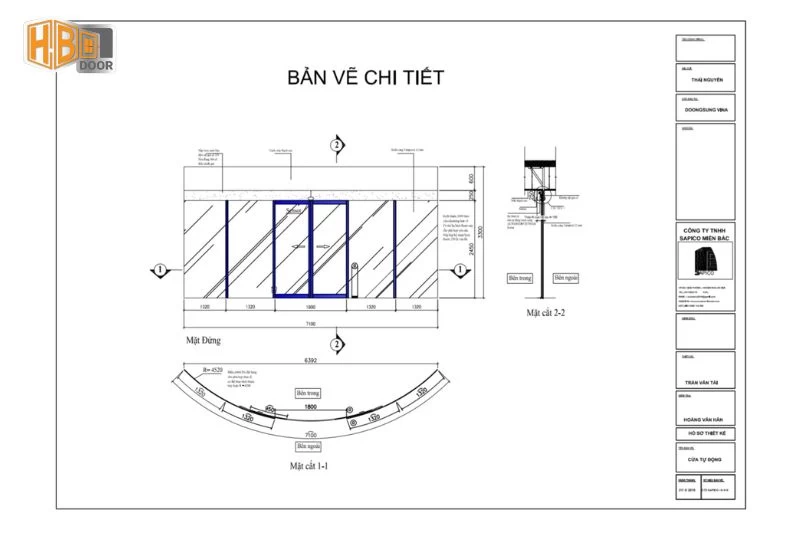

Bản vẽ cửa lùa kết hợp kính cố định (Fix + Slide)

Dạng bản vẽ này mô tả hệ cửa lùa có một phần cố định bằng kính cường lực, chỉ một hoặc hai cánh còn lại là trượt. Bản vẽ thể hiện rõ phần phân chia không gian, vị trí nẹp giữ kính và khớp nối giữa cánh lùa với ô fix, từ đó đảm bảo an toàn và tính thẩm mỹ. Đây là dạng bản vẽ được ứng dụng nhiều tại các showroom, phòng khách hoặc những vị trí yêu cầu không gian mở rộng nhưng vẫn chắn gió hoặc bụi một phần.

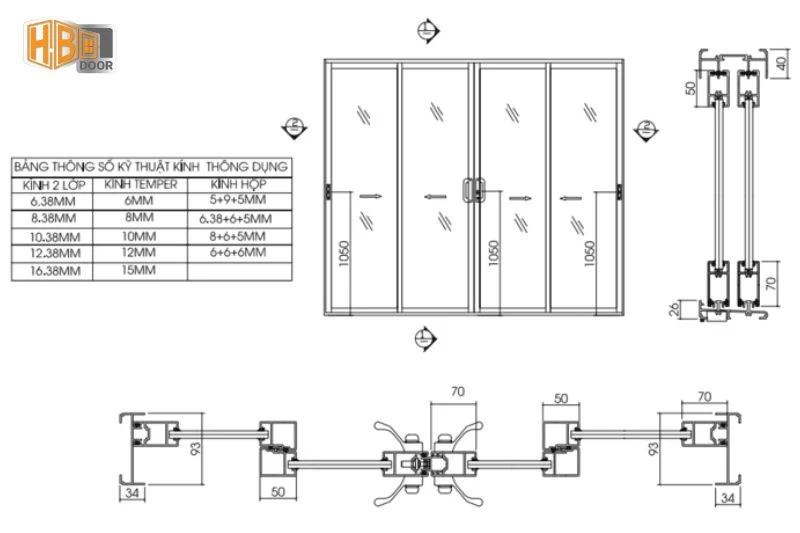

Bản vẽ cửa lùa nhôm kính

Với các công trình yêu cầu tính thẩm mỹ cao như nhà phố hiện đại, biệt thự hoặc văn phòng thiết kế mở, bản vẽ cửa lùa nhôm kính thường được ưu tiên. Phần thể hiện trong bản vẽ bao gồm mặt đứng (elevation), mặt bằng (plan view), mặt cắt khung nhôm (section) và bố trí ray trượt và bánh xe lắp đặt. Đặc biệt, bản vẽ còn đi kèm thông số về hệ nhôm (ví dụ Xingfa hệ 93, hệ 55), độ dày kính (8mm – 10mm – 12mm) và các chi tiết phụ kiện như khóa bán nguyệt, ray âm, tay âm…

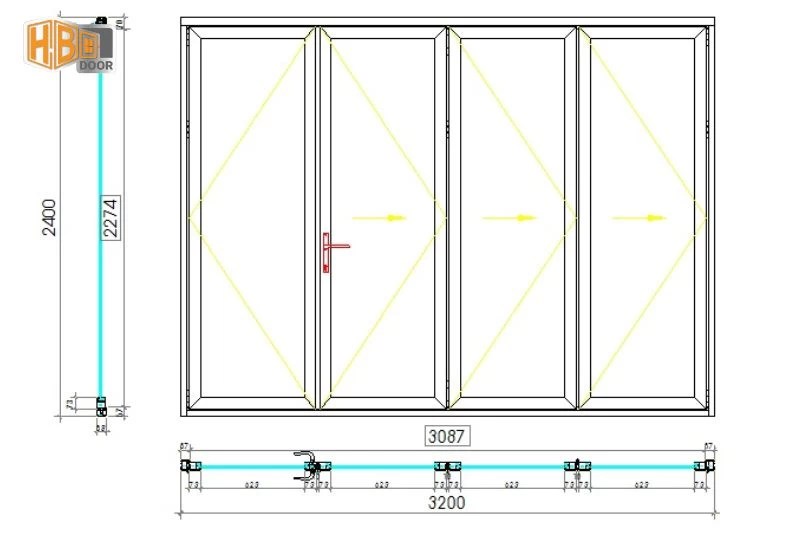

Bản vẽ cửa trượt gấp và cửa trượt quay

Ngoài dạng trượt song song thông thường, bản vẽ cửa lùa còn bao gồm cả những dòng cửa trượt gấp (folding sliding) và cửa trượt quay (slide-fold/slide-turn). Bản vẽ kỹ thuật của những dòng này đòi hỏi chi tiết cao hơn do kết cấu phức tạp, bao gồm cả bản lề xoay, ray dẫn hướng kép và cơ cấu chuyển động đồng bộ giữa các cánh. Các bản vẽ này thường áp dụng cho không gian lớn như mặt tiền biệt thự, cửa ngăn phòng hội nghị hoặc showroom có yêu cầu cao về độ mở tối đa.

Bản vẽ cửa lùa âm trần hoặc âm sàn

Dành cho những công trình yêu cầu tính thẩm mỹ tối giản, bản vẽ cửa lùa âm trần hoặc âm sàn thể hiện hệ ray giấu trong tường, sàn hoặc trần thạch cao. Đây là dạng bản vẽ phức tạp nhất, cần thể hiện rõ cả phần âm kỹ thuật, vị trí chịu lực, khả năng thoát nước và xử lý chống bụi. Việc thể hiện đầy đủ các thông số kỹ thuật, cùng chú thích chi tiết về vật liệu và phương án bảo trì là yêu cầu bắt buộc trong dạng bản vẽ này.

Tiêu chí đánh giá bản vẽ chất lượng

Một bản vẽ cửa lùa chỉ thực sự hiệu quả khi không chỉ đầy đủ thông số mà còn dễ hiểu, dễ triển khai và đảm bảo độ chính xác kỹ thuật trong thi công thực tế. Để đánh giá chất lượng bản vẽ, người dùng, đặc biệt là kiến trúc sư, kỹ sư thi công và chủ đầu tư, cần dựa trên một số tiêu chí cốt lõi dưới đây:

Thể hiện chính xác cấu trúc và vật liệu

Yếu tố đầu tiên quyết định chất lượng của bản vẽ cửa lùa là mức độ chính xác trong thể hiện cấu trúc khung và cánh, số lượng và vị trí ray trượt, loại kính, độ dày khung nhôm, bánh xe, nẹp và các chi tiết phụ kiện liên quan. Mỗi chi tiết nhỏ đều ảnh hưởng đến khả năng vận hành trơn tru và độ bền công trình. Nếu sai số xuất hiện ngay từ bản vẽ, thi công thực tế sẽ gặp lỗi nghiêm trọng về kích thước, lắp ghép hoặc chịu lực.

Ký hiệu và chú thích rõ ràng

Một bản vẽ cửa lùa đạt chuẩn cần có hệ thống ký hiệu cửa lùa trong bản vẽ được thống nhất, tuân theo quy ước kỹ thuật kiến trúc. Ngoài ký hiệu hình học, các chú thích đi kèm như tên vật liệu, mã sản phẩm, đơn vị đo lường, hướng trượt, góc mở cũng cần được trình bày rõ ràng, không gây nhầm lẫn. Điều này giúp đội kỹ thuật đọc hiểu nhanh và triển khai đúng thiết kế ban đầu.

Thể hiện đầy đủ các mặt nhìn

Một bản vẽ đầy đủ không thể thiếu ba mặt: mặt bằng (plan), mặt đứng (elevation) và mặt cắt (section). Mỗi mặt thể hiện một góc nhìn khác nhau để hiểu rõ chiều cao, chiều rộng, độ sâu, độ hở giữa các chi tiết, vị trí ray trượt và bánh xe. Thiếu một trong ba mặt sẽ khiến việc hình dung và triển khai thực tế gặp sai lệch đáng kể.

Đảm bảo tính thực thi và tối ưu hóa thi công

Một bản vẽ tốt không chỉ đúng về mặt kỹ thuật mà còn giúp quá trình thi công trở nên dễ dàng và nhanh chóng hơn. Bố trí vật liệu, kết cấu liên kết giữa các bộ phận, hướng trượt và khoảng hở đều cần được tính toán trước nhằm hạn chế chỉnh sửa hoặc phát sinh tại công trường. Bản vẽ đạt chuẩn còn thể hiện sự linh hoạt, cho phép điều chỉnh nhỏ tùy theo điều kiện thi công nhưng không làm sai lệch thiết kế tổng thể.

Tích hợp thông tin kỹ thuật và thẩm mỹ

Ngoài yếu tố kỹ thuật, bản vẽ cửa lùa chất lượng cao còn thể hiện đúng ý đồ thẩm mỹ trong thiết kế. Tỷ lệ giữa khung và kính, màu sắc nhôm, vị trí tay nắm, hướng đóng mở… đều phải được phối hợp với tổng thể không gian nội - ngoại thất. Đây là yếu tố thường bị bỏ qua trong các bản vẽ sơ sài hoặc copy từ mẫu cũ.

Một bản vẽ chỉ là tờ giấy, nhưng nếu đạt chuẩn về kỹ thuật và thể hiện đúng thiết kế, nó chính là cơ sở vững chắc để thi công chính xác và đảm bảo độ bền vận hành trong nhiều năm.

Ký hiệu cửa lùa trong bản vẽ

Trong hồ sơ kỹ thuật xây dựng, ký hiệu đóng vai trò then chốt giúp truyền đạt chính xác loại cửa, cơ chế vận hành và đặc tính thi công. Đối với bản vẽ cửa lùa, ký hiệu thể hiện không chỉ giúp người đọc hình dung được vị trí, kích thước cửa, mà còn xác định chính xác loại cửa đang sử dụng là cửa trượt, trượt quay hay trượt gấp, từ đó phục vụ đúng mục tiêu thiết kế và thi công.

Cách biểu diễn ký hiệu cửa lùa theo tiêu chuẩn

Theo quy ước thể hiện bản vẽ kiến trúc của TCVN 5671:1992 (hoặc các bản sửa đổi gần đây), cửa lùa thường được ký hiệu bằng hình biểu tượng mũi tên song song nằm ngang, thể hiện hướng trượt của cánh cửa. Cánh trượt được ký hiệu là hình chữ nhật rỗng, đặt nằm trên trục tường và gắn liền với ray trượt thể hiện bằng hai đường song song mảnh. Với cửa trượt hai cánh, hai hình chữ nhật sẽ được bố trí đối xứng, mỗi bên trượt về một phía.

Bên cạnh hình biểu diễn, bản vẽ kỹ thuật còn có ghi chú rõ về loại cửa như:

• SL: Sliding door (cửa trượt)

• GL: Glass sliding door (cửa kính lùa)

• SL4: Cửa lùa 4 cánh

• SLQ: Sliding + Folding (cửa trượt gấp)

• SLX: Sliding & Pivot (trượt quay)

Ngoài ra, trên mặt bằng kiến trúc, ký hiệu cửa còn kèm theo mũi tên chỉ hướng trượt và đoạn ghi chú kích thước như “SL4 3200x2400”, tức cửa lùa 4 cánh, rộng 3.2m, cao 2.4m.

Ký hiệu cửa lùa trong bản vẽ và ứng dụng thực tiễn

Trong bản vẽ cửa lùa, hệ thống ký hiệu đóng vai trò như một ngôn ngữ kỹ thuật chung giúp truyền đạt rõ ràng cách bố trí và hoạt động của cửa trượt trong không gian. Các ký hiệu này không chỉ xác định vị trí lắp đặt mà còn thể hiện hướng chuyển động, số lượng cánh và mối liên hệ với các thành phần liền kề như tường, vách kính hay đồ nội thất. Nhờ đó, kiến trúc sư và đội ngũ thi công có thể triển khai công trình một cách chính xác và đồng bộ.

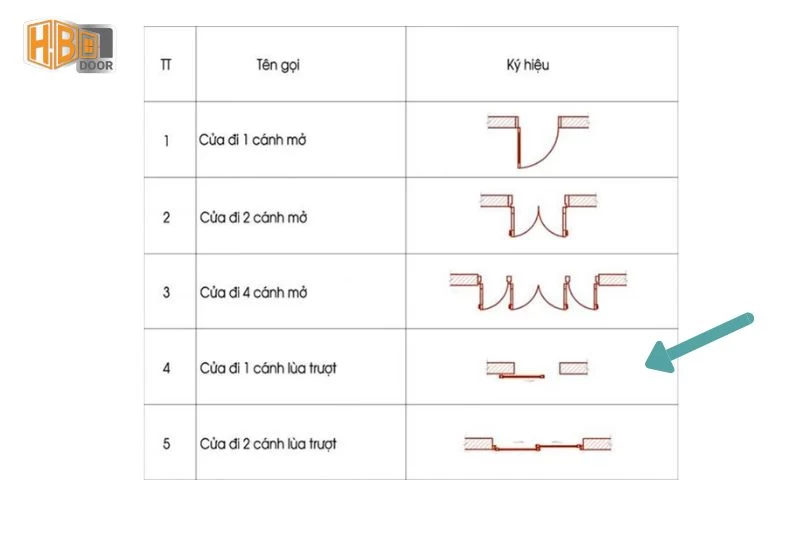

Một số ký hiệu cửa lùa thường gặp

Tùy theo số lượng cánh và cấu hình cửa, bản vẽ cửa lùa thường sử dụng các ký hiệu như:

• Cửa lùa 1 cánh: Thể hiện bằng một đường thẳng nằm ngang, có mũi tên chỉ hướng trượt về một phía.

• Cửa lùa 2 cánh: Gồm hai đường thẳng song song, thể hiện chuyển động đối xứng qua lại của hai cánh.

• Cửa lùa kết hợp vách ngăn: Bổ sung thêm đoạn thẳng hoặc mảng ký hiệu đại diện cho tường, kính hoặc khu vực cố định, giúp mô tả không gian lắp đặt chính xác hơn.

Ứng dụng của ký hiệu trong thiết kế và thi công

Việc sử dụng đúng kí hiệu cửa lùa trong bản vẽ là điều kiện tiên quyết để đảm bảo thống nhất giữa thiết kế và thực tế. Từ nhà ở dân dụng đến các công trình công cộng như trung tâm thương mại, trường học, bệnh viện hoặc khách sạn, bản vẽ cửa lùa là tài liệu bắt buộc trong giai đoạn thiết kế kỹ thuật, giúp dự đoán luồng di chuyển, phân bổ không gian và tối ưu hiệu quả sử dụng. Nhờ hệ thống ký hiệu rõ ràng, các bên liên quan có thể dễ dàng trao đổi, chỉnh sửa hoặc điều phối công việc khi cần thay đổi quy cách cửa lùa theo yêu cầu thực tế.

Lưu ý khi đọc và sử dụng bản vẽ cửa lùa

Việc đọc và triển khai thi công theo bản vẽ cửa lùa đòi hỏi người dùng không chỉ hiểu các ký hiệu kỹ thuật mà còn phải biết cách kiểm tra, đối chiếu và xác minh từng thông tin trước khi đưa vào sản xuất hoặc lắp đặt. Sai sót trong khâu đọc hiểu bản vẽ có thể dẫn đến việc đặt sai quy cách, ảnh hưởng đến tiến độ và chất lượng công trình.

Đọc bản vẽ không chỉ là nhìn hình, mà cần hiểu toàn bộ ngữ cảnh thiết kế

Một lỗi phổ biến khi tiếp cận bản vẽ kỹ thuật là chỉ tập trung vào phần mặt bằng mà bỏ qua các thông tin đi kèm như mặt đứng, mặt cắt, chú thích vật liệu và bảng thống kê phụ kiện. Trong trường hợp bản vẽ cửa lùa, việc bỏ sót vị trí ray trượt, hướng mở hoặc chiều cao cánh có thể khiến việc thi công không đồng nhất với thiết kế tổng thể.

Ví dụ, một bản vẽ ghi cửa lùa 4 cánh nhưng không thể hiện rõ ray trượt ở sàn hay trên trần, rất dễ gây hiểu nhầm cho đội lắp đặt về cơ chế trượt. Hoặc bản vẽ thiếu thông tin về loại kính (kính cường lực hay kính dán an toàn) cũng có thể làm phát sinh sai sót nghiêm trọng về kỹ thuật.

Kiểm tra đối chiếu kích thước thực tế trước khi thi công

Dù bản vẽ thể hiện rất chi tiết, nhưng thực tế công trình luôn tồn tại các sai lệch nhất định trong quá trình thi công thô, từ độ cong vênh tường, sai lệch sàn đến chiều cao thực tế của ô tường. Vì vậy, trước khi chuyển bản vẽ sang bước gia công cửa, cần có bước khảo sát hiện trạng thực tế và đối chiếu với các kích thước ghi trong bản vẽ.

Khi phát hiện sai số, đơn vị kỹ thuật cần trao đổi trực tiếp với người thiết kế để cập nhật lại bản vẽ hoặc điều chỉnh cấu kiện phù hợp, nhằm tránh trường hợp cửa không khớp, phải cắt sửa hoặc thay mới.

Phối hợp giữa các bộ môn thiết kế và kỹ thuật

Một bản vẽ cửa lùa thường là một phần trong hồ sơ kiến trúc tổng thể, có liên quan đến nhiều bộ môn khác như kết cấu, điện - nước, điều hòa, nội thất. Do đó, khi triển khai, không nên xem bản vẽ cửa lùa như một file độc lập, mà cần đối chiếu với các chi tiết kết cấu chịu lực, ống kỹ thuật đi kèm hoặc vị trí ổ điện hoặc công tắc. Tránh để ray trượt cắt vào dầm bê tông, hoặc tay nắm vướng thiết bị nội thất là một trong những lỗi thường gặp nếu chỉ đọc bản vẽ theo góc nhìn riêng lẻ.

Không chỉnh sửa bản vẽ tùy tiện

Trong thực tế, một số đội thi công có thói quen tự ý điều chỉnh thông số hoặc vị trí cửa để “phù hợp với hiện trạng”, mà không cập nhật lại bản vẽ hoặc thông báo cho kiến trúc sư. Điều này tiềm ẩn rủi ro cao về sai lệch thiết kế, nhất là trong các công trình lớn cần kiểm định và nghiệm thu. Bất kỳ thay đổi nào cũng cần được thống nhất, cập nhật chính thức và lưu lại hồ sơ chỉnh sửa kỹ thuật.

Kết luận

Dù là kiến trúc sư, thầu thi công hay chủ đầu tư, việc nắm vững bản vẽ cửa lùa là điều không thể bỏ qua nếu muốn đảm bảo công trình được thực hiện đúng kỹ thuật, đạt thẩm mỹ và tối ưu chi phí. Hiểu rõ nội dung, phân biệt được từng loại bản vẽ, biết cách đánh giá và sử dụng hiệu quả sẽ giúp giảm thiểu rủi ro và tăng hiệu suất thi công đáng kể. Với sự phát triển mạnh mẽ của các loại cửa nhôm kính hiện nay, bản vẽ cửa lùa càng trở thành một phần không thể thiếu trong mọi dự án hiện đại.
